Производство, передача и потребление электроэнергии (окончание)

Трансформатор

Для повышения и понижения напряжения используют трансформаторы¹.

¹ От латинского «трансформо» — преобразовывать.

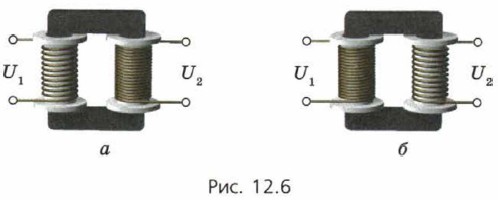

Трансформатор состоит из двух катушек изолированного провода, намотанных на общий стальной сердечник (рис. 12.6).

трансформаторы

Одну катушку (её называют первичной обмоткой) подключают к источнику переменного напряжения с действующим значением напряжения U₁ а с другой катушки (вторичной обмотки) снимают переменное напряжение U₂ для его передачи. Обозначим число витков в обмотках N₁ и N₂ соответственно.

Переменный ток создаёт в первичной обмотке переменное магнитное поле. Оно сосредоточено внутри стального сердечника, поэтому обе обмотки пронизываются одним и тем же переменным магнитным потоком. Вследствие явления электромагнитной индукции в каждом витке каждой обмотки возникает одинаковая ЭДС индукции.

5. Объясните, почему справедливо соотношение

Если U₂ > U₁, трансформатор называют повышающим, а если U₂ < U₁, трансформатор называют понижающим.

6. На каком из рисунков 12.6, а, б изображён повышающий трансформатор, а на каком — понижающий?

7. Через отверстие замкнутого сердечника трансформатора, понижающего напряжение с 220 В до 42 В, пропущен провод, концы которого соединены с вольтметром переменного тока. Во время работы трансформатора вольтметр показывает 2 В.

а) Чему равна ЭДС индукции в одном витке обмотки, содержащей большее число витков?
б) Чему равна ЭДС индукции в одном витке обмотки, содержащей меньшее число витков?
в) Сколько витков в каждой обмотке?
