Магнитное поле (продолжение)

Правило буравчика

Направление линий магнитной индукции внутри катушки или витка с током можно определить с помощью следующего правила.

Если вращать буравчик с правой резьбой так, чтобы направление вращения ручки буравчика совпадало с направлением тока в катушке или витке, то направление поступательного движения буравчика покажет направление линий магнитной индукции поля внутри катушки или в центре витка (см. рис. 1.8).

Правило буравчика связывает направление кругового тока в витке или в катушке и направление вектора магнитной индукции поля, созданного этим током. Если задано одно из этих направлений (любое!), то с помощью правила буравчика мы можем найти другое направление.

7. На столе лежит круговой проволочный виток, в котором течёт ток по часовой стрелке. Как направлен вектор магнитной индукции поля, созданного этим током, в центре витка?

8. На стене укреплён проволочный круговой виток, в котором течёт ток. Вектор магнитной индукции поля, созданного этим током, направлен в центре витка в сторону стены. Сделайте пояснительный рисунок, на котором укажите направление тока в витке и направление движения свободных электронов.

Рассмотрим теперь, какой вид имеют линии магнитной индукции поля, создаваемого прямолинейным проводником с током.

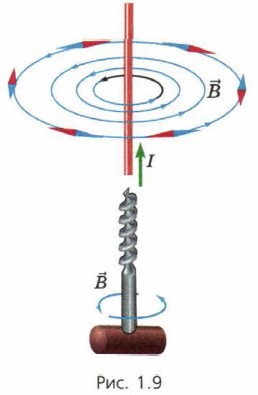

Эти линии изображены на рисунке 1.9. Они имеют вид концентрических окружностей. Направление линий магнитной индукции и в этом случае можно определить с помощью правила буравчика.

Рис. 1.9

Если вращать буравчик с правой резьбой так, чтобы направление его поступательного движения совпадало с направлением тока, то направление вращения ручки буравчика покажет направление линий магнитной индукции поля, созданного этим током.

Для обозначения на чертежах вектора или тока, перпендикулярных плоскости рисунка, мы будем использовать обозначения³, показанные на рисунке 1.10.

³ Эти обозначения объясняются сопоставлением вектора со стрелой, имеющей хвостовое оперение.

Рис. 1.10

Вы видите схематическое изображение:

— линий магнитной индукции, направленных «от нас» и «к нам»;
— тока в проводнике, направленного « от нас » и « к нам »;
— силы, направленной «от нас» и «к нам».

9. На рисунке 1.11 изображены два проводника с током. Каково направление вектора магнитной индукции поля, создаваемого каждым из этих токов, в точках А и С?

Рис. 1.11
