Глава 2. Взаимосвязь электрического и магнитного полей

§ 15. Явление электромагнитной индукции (окончание)

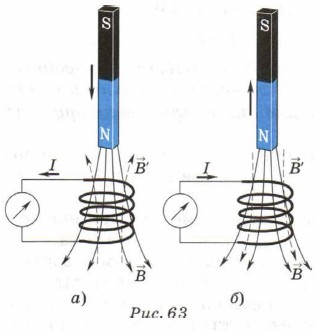

Индукционный ток в катушке возникает при изменении магнитного потока, пронизывающего эту катушку. При приближении к катушке северного полюса магнита магнитный поток, пронизывающий катушку, увеличивается. Возникающий в катушке индукционный ток, в свою очередь, сам создаёт магнитное поле, и соответственно возникает магнитный поток. Поскольку индукционный ток имеет такое направление, что линии индукции ' магнитного поля, созданного индукционным током, выходят из верхнего конца катушки, то магнитный поток направлен противоположно магнитному потоку, созданному постоянным магнитом (рис. 63, а).

При выдвигании магнита из катушки магнитный поток, пронизывающий её, начнёт уменьшаться, и возникнет такое магнитное поле, что его линии индукции ' будут входить в верхний конец катушки (рис. 63, б). Соответственно магнитный поток, созданный индукционным током, будет направлен так же, как магнитный поток, созданный постоянным магнитом, и будет стремиться поддержать уменьшающееся магнитное поле.

Таким образом,

индукционный ток имеет такое направление, что создаваемый им магнитный поток стремится компенсировать изменение магнитного потока, вызывающего индукционный ток.

Это положение носит название правила Ленца.

Вопросы для самопроверки

1. Как произошло открытие явления электромагнитной индукции?

2. При каких условиях возникает индукционный ток?

3. Дайте определение магнитного потока.

4. Сформулируйте правило Ленца.

Упражнение 12

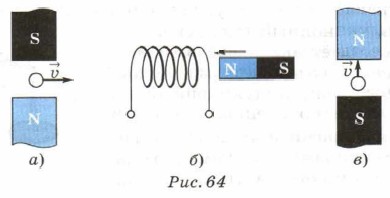

1. Определите направление индукционного тока в каждом случае (рис. 64).

2. Чему равен магнитный поток, пронизывающий плоскую поверхность площадью 40 см², находящуюся в однородном магнитном поле индукцией 80 мТл, если нормаль к ней составляет с вектором магнитной индукции угол 0°; 30°; 45°; 90°?

3. Магнитный поток, пронизывающий рамку площадью 50 см², равен 0,2 мВб. Чему равен модуль вектора магнитной индукции магнитного поля внутри рамки, если оно однородно и вектор магнитной индукции перпендикулярен плоскости рамки?

Ответы

2. 0,32 мВб; 0,27 мВб; 0,22 мВб; 0.

3. 0,04 Тл.
