Определение КПД при подъёме тела по наклонной плоскости

Цель работы

Убедиться на опыте в том, что полезная работа, выполненная с помощью простого механизма (наклонной плоскости), меньше полной.

Приборы и материалы

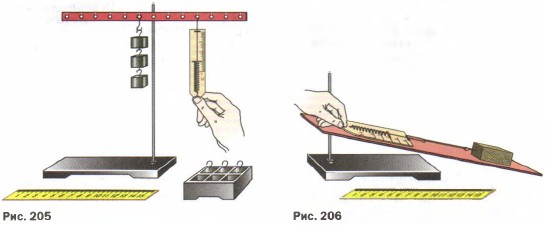

Доска, динамометр, измерительная лента или линейка, брусок, штатив с муфтой и лапкой (рис. 206).

Указания к работе

1. Повторите по учебнику § 65 «Коэффициент полезного действия механизма».

2. Определите с помощью динамометра вес бруска.

3. Закрепите доску в лапке штатива в наклонном положении.

4. Положите брусок на доску, прикрепив к нему динамометр.

5. Перемещайте брусок с постоянной скоростью вверх по наклонной доске.

6. Измерьте с помощью линейки путь s, который проделал брусок, и высоту наклонной плоскости h.

7. Измерьте силу тяги F.

8. Вычислите полезную работу по формуле А_п = Ph, а затраченную — по формуле А_з = Fs.

9. Определите КПД наклонной плоскости:

10. Результаты измерений и вычислений занесите в таблицу 14.

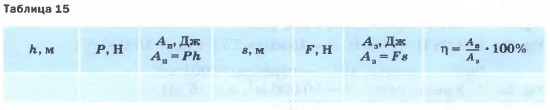

Таблица 15

Дополнительное задание

1. Используя «золотое правило» механики, рассчитайте, какой выигрыш в силе даёт наклонная плоскость, если не учитывать трение.

2. Измените высоту наклонной плоскости и для неё определите полезную, полную работу и КПД.
