Лабораторная работа № 4

Сборка электрическом цепи и измерение силы тока в её различных участках

Цель работы

Убедиться на опыте, что сила тока в различных последовательно соединённых участках цепи одинакова.

Приборы и материалы

Источник питания, низковольтная лампа на подставке, ключ, амперметр, соединительные провода.

Указания к работе

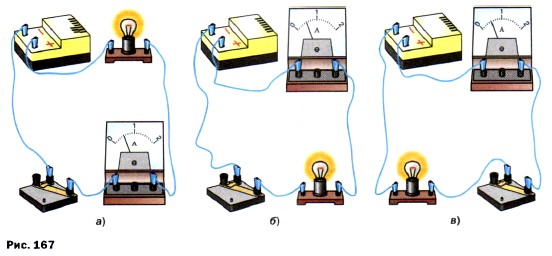

1. Соберите цепь по рисунку 167, (а). Запишите показание амперметра.

2. Затем включите амперметр так, как показано на рисунке 167, б, а потом так, как на рисунке 167, в.

3. Сравните все полученные показания амперметра. Сделайте вывод.

4. Нарисуйте в тетради схемы соединения приборов.

В н и м а н и е! Нельзя присоединять амперметр к зажимам источника без какого-либо приёмника тока, соединённого последовательно с амперметром. Можно испортить амперметр!
