Статистический анализ экспериментальных данных и способы наглядного представления результатов

Способы табличного и графического представления результатов эксперимента

Результаты психолого-педагогического эксперимента, или психологического тестирования, кроме их текстового описания, можно представить в виде таблиц, схем, графиков, рисунков и т.п. Таблицы представляют собой упорядоченные по горизонтали и по вертикали наборы количественных и качественных данных, заключенных в рамки или без них. Таблицы могут иметь и не иметь названия, подзаголовки, указывающие на то, какие данные в них содержатся.

Таблицы строятся и оформляются не произвольно, а в соответствии с определенными правилами. Рассмотрим эти правила.

Таблицы, если их более двух-трех в тексте, нумеруются. Слово «таблица» обычно пишется справа или в середине вверху над таблицей. Непосредственно под ним располагается, если оно есть, название таблицы. Иногда для этого делаются примечания, касающиеся некоторых особенностей материала, содержащегося в таблице. Такие примечания помещаются, как правило, непосредственно под таблицей. Таблица имеет заголовки, которые указывают на то, что представлено в отдельных столбцах, а также рубрикацию по строкам, где обозначены особенности представляемого материала.

Рассмотрим в качестве примеров формы и способы построения типичных таблиц:

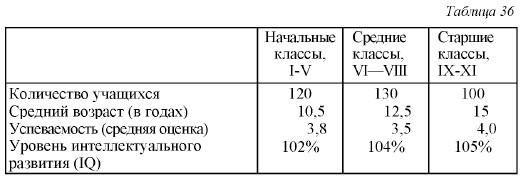

• не имеющей названия, без общего заголовка и примечаний (табл. 36);

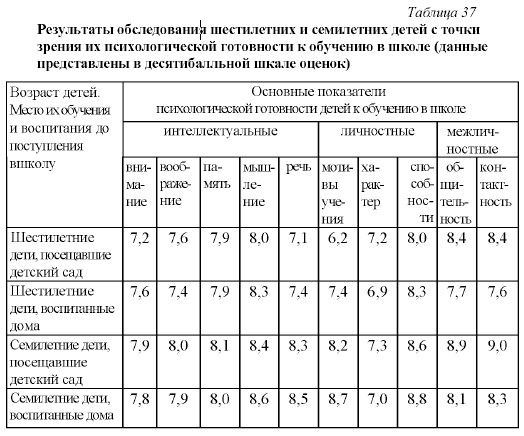

• разграфленной, с названием и заголовком (табл. 37);
• разграфленной, с названием, заголовками и примечанием (табл. 38).

В таблице, построенной по образцу табл. 36, нет общего заголовка, который объединил бы названия всех столбцов, а есть только названия частных подзаголовков, относящиеся к отдельным столбцам. Нет также общего названия таблицы, так как содержание представленных в ней данных ясно само по себе. Имеются названия отдельных строк таблицы — без них было бы непонятно, что характеризуют собой цифры, имеющиеся в строках таблицы.

Подобного рода таблицы рекомендуется строить тогда, когда общее количество данных, представляемых в столбцах и строках таблицы, относительно невелико (не более четырех различных видов данных по столбцам и строкам, т.е. не более четырех столбцов и четырех строк). Во всех других случаях рекомендуется строить разграфленные таблицы с названиями, общими и частными подзаголовками (табл. 37).

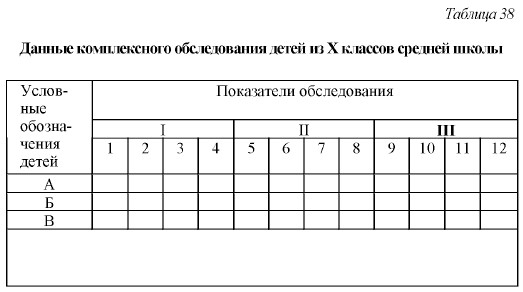

В тех случаях, когда в таблице необходимо представить очень большое количество данных, которые невозможно полностью описать в подзаголовках столбцов или строк из-за громоздкости самих названий, обращаются к таблицам третьего типа (табл. 38), где соответствующие названия закодированы, а их расшифровка дается в примечании к таблице.

П р и м е ч а н и е. А — Иванов, Б — Петров, В — Сидоров,...; I — социально-демографические данные о детях; II — успеваемость по отдельным предметам. III — данные о психологическом развитии; 1 — возраст, 2 — пол, 3 — социальное происхождение, 4 — место жительства, 5 — математика, 6 — физика, 7 — история, 8 — география, 9 — внимание, 10 — память, 11 — мышление, 12—речь.

Другой способ представления экспериментальных данных — графический. График на плоскости представляет собой некоторую линию, которая изображает зависимость между двумя переменными, а график в пространстве — плоскость, представляющую зависимость между тремя переменными. При использовании двумерного графика по горизонтальной линии на плоскости обычно размещают независимую переменную — ту, которая изменяется по намерению экспериментатора и рассматривается в качестве возможной искомой причины. По вертикали располагают зависимую переменную — ту, которая является или рассматривается в качестве предполагаемой причины.

Если речь идет о трехмерном, пространственном графике, то по линиям X и Y в его горизонтальной плоскости чаще всего размещают независимые, а по линии Z в вертикальной плоскости — зависимую переменную. Однако могут быть отступления от этого правила. Они имеют место, например, тогда, когда в эксперименте изучаются одна независимая и две зависимые переменные. В этом случае данные, касающиеся независимых переменных, размещаются вдоль вертикальной оси X, а данные, относящиеся к зависимым переменным, — вдоль осей Y и Z.

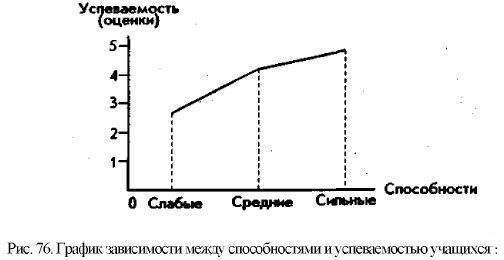

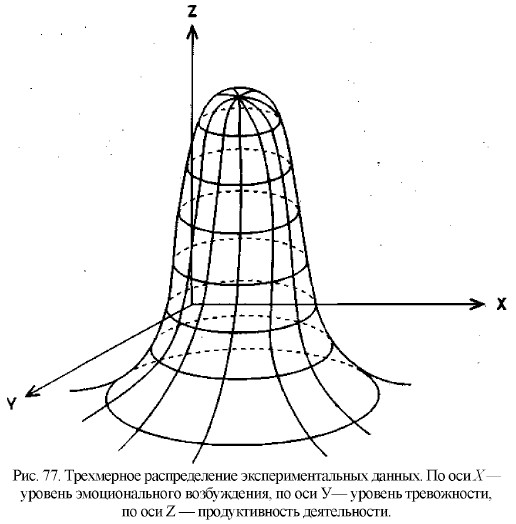

Рассмотрим два примера. На рис. 76 представлен плоскостной, а на рис. 77 — пространственный графики.

Графики могут строиться по отдельным точкам (рис. 76) или представлять собой непрерывные линии (плоскости, рис. 77).

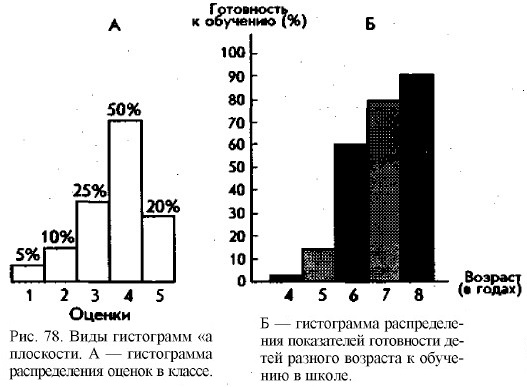

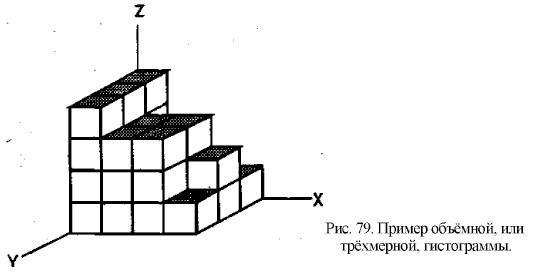

Особую разновидность графических изображений экспериментальных результатов представляют собой гистограммы. Это столбчатые диаграммы (рис. 78), состоящие из вертикальных прямоугольников, расположенных основаниями на одной прямой. Их высота отражает степень или уровень развитости того или иного качества у испытуемого. Цифры, указывающие на частоту встречаемости качества в выборке испытуемых, размещаются или внутри столбцов гистограммы, или над ними, или по вертикальной оси графика. Иногда для наглядности, особенно в том случае, если гистограмма соответствует трехмерному пространству, ее изображают как объемную (рис. 79).
