§ 2.11. Электродвижущая сила

Любой источник тока характеризуется электродвижущей силой, или ЭДС. Так, на круглой батарейке для карманного фонарика написано: 1,5 В. Что это значит?

В § 2.3 мы установили, что для длительного существования электрического тока в проводнике на его концах должна поддерживаться постоянная разность потенциалов. Как же это осуществить?

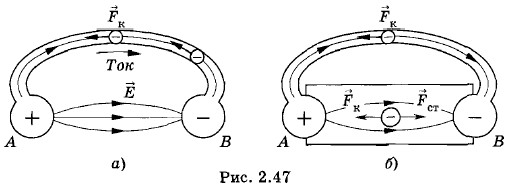

Если взять два заряженных тела (например, два шара) А и В, несущих заряды противоположного знака +q и -q, и соединить их проводником, то в нем возникнет электрическое поле и потечет ток (рис. 2.47, а). В процессе прохождения тока оба тела будут разряжаться (электроны с шара В будут переходить на шар А), разность потенциалов между ними начнет падать; вскоре она станет равной нулю, и ток в проводнике АВ прекратится.

Сторонние силы

Для того чтобы ток в проводнике АВ не прекращался, а был постоянным, надо шары Ат В все время подзаряжать, чтобы обеспечить постоянную разность потенциалов между ними. Для этого необходимо иметь устройство (оно называется источником тока), которое непрерывно перемещало бы заряды в направлении, противоположном направлению кулоновских сил, действующих на эти заряды со стороны электрического поля заряженных шаров. В таком устройстве на заряды должны действовать силы, отличные от кулоновских (рис. 2.47, б). Одни лишь электростатические (кулоновские) силы не могут поддерживать постоянный ток в цепи.

Любые силы, действующие на электрически заряженные частицы, за исключением электростатических (кулоновских) сил, называются сторонними силами.

Вывод о необходимости действия сторонних сил для поддержания постоянного тока в электрической цепи станет еще очевиднее, если обратиться к закону сохранения энергии.

Мы уже говорили (см. § 2.3), что стационарное электрическое поле, связанное с проводником с током, является потенциальным. Работа этого поля при перемещении заряженных частиц вдоль замкнутой цепи равна нулю. Прохождение же тока по проводникам сопровождается выделением энергии — проводники нагреваются. Следовательно, в любой цепи должен быть какой-то источник энергии, поставляющий ее в цепь. В нем, помимо кулоновских сил, обязательно должны действовать сторонние непотенциальные силы, работа которых вдоль замкнутой цепи отлична от нуля. Именно за счет работы этих сил заряженные частицы приобретают энергию и отдают ее затем при движении в проводниках электрической цепи.

Сторонние силы приводят в движение заряженные частицы внутри источников тока: в генераторе на электростанции, в гальваническом элементе, аккумуляторе и т. д. В результате на клеммах источника появляются заряды противоположного знака, и между клеммами создается определенная разность потенциалов. При замыкании цепи начинает действовать механизм образования поверхностных зарядов, создающих электрическое поле во всей цепи (см. § 2.3).

Внутри источника заряды движутся под действием сторонних сил против сил электростатического поля (положительные — от отрицательно заряженного электрода к положительно заряженному, а отрицательные — наоборот), а во всей остальной части цепи их приводит в движение стационарное электрическое поле (см. рис. 2.47, б).

Механическая аналогия электрической цепи

Для лучшего понимания значения источника тока в замкнутой электрической цепи рассмотрим следующую механическую аналогию. На рисунке 2.48 изображен замкнутый контур, состоящий из труб и насоса. Чтобы исключить действие силы тяжести, предположим, что контур расположен горизонтально. Весь контур заполнен жидкостью, например водой. На любом участке горизонтальной трубы жидкость течет за счет разности давлений на концах участка. Жидкость перемещается в сторону уменьшения давления. Но сила давления, появляющаяся вследствие сжатия жидкости, — это вид сил упругости, которые являются потенциальными. Поэтому работа этих сил на замкнутом пути, как и работа кулоновских сил, равна нулю. Следовательно, одни эти силы не могут вызвать длительную циркуляцию жидкости в замкнутом контуре, так как течение жидкости сопровождается потерями энергии вследствие действия сил трения.

Для циркуляции воды необходим насос — аналог источника тока. Крыльчатка этого насоса действует на частички жидкости и создает постоянную разность давлений (напор) на входе и выходе насоса, благодаря чему жидкость и течет по трубам. Роль сторонних сил в насосе играет сила, действующая на воду со стороны вращающейся крыльчатки. Внутри насоса вода течет от участков с меньшим давлением к участкам с большим давлением.

Природа сторонних сил

Природа сторонних сил может быть различной. Например, в аккумуляторе или гальваническом элементе эта сила возникает благодаря химическим реакциям на границе соприкосновения электродов с раствором электролита (см. § 2.12). В фотоэлементе эти силы возникают благодаря действию света на вещество. В генераторах электростанций сторонняя сила — это может быть сила, действующая со стороны магнитного поля на электроны в движущемся проводнике (подробнее об этом будет говориться в главе 4).

Электродвижущая сила

Физическая величина, характеризующая действие сторонних сил в источниках тока, называется электродвижущей силой (сокращенно ЭДС). Электродвижущая сила в замкнутом проводящем контуре равна отношению работы сторонних сил по перемещению заряда вдоль контура к этому заряду*.

* Как видно из определения, ЭДС численно равна работе по перемещению единичного положительного заряда (удельной работе), а не силе в обычном понимании этого слова. Здесь опять используется не очень удачная, но давно установившаяся терминология.

Обозначим ЭДС буквой , работу сторонних сил — А_ст, а переносимый заряд — q, тогда из определения ЭДС следует, что

Из этой формулы видно, что единицей ЭДС, как и напряжения, является вольт.

Можно говорить об электродвижущей силе на любом участке цепи. Это удельная работа сторонних сил не во всем контуре, а только на данном участке. Электродвижущая сила гальванического элемента, например, численно равна работе сторонних сил при перемещении единичного положительного заряда внутри элемента от отрицательного его полюса к положительному.

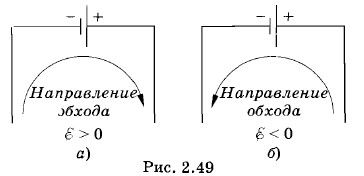

Так как электродвижущая сила представляет собой удельную работу, то она является скалярной величиной, которая может быть как положительной, так и отрицательной. Знак ЭДС определяется в зависимости от произвольно выбранного направления обхода того участка электрической цепи, на котором включен данный источник тока. Если внутри источника тока обход совершается от отрицательного полюса к положительному, то ЭДС положительная ( > 0) (рис. 2.49, а). Сторонние силы внутри источника совершают при этом положительную работу. Если обход совершается от положительного полюса к отрицательному, то ЭДС отрицательная ( < 0) (рис. 2.49, б).

Теперь вы знаете, что такое ЭДС. Если на батарейке написано 1,5 В, то это означает, что сторонние силы (химические в данном случае) совершают работу 1,5 Дж при перемещении заряда в 1 Кл от одного полюса батарейки к другому. Постоянный ток не может существовать в замкнутой цепи, если в ней не действуют сторонние силы, т. е. нет источника ЭДС.
