§ 3.18. Полупроводниковый диод

Односторонняя проводимость n—р-перехода нашла широкое применение в приборах, называемых полупроводниковыми диодами, для выпрямления переменного тока. Существует много различных типов диодов. Рассмотрим один из типов полупроводниковых диодов.

Устройство полупроводникового диода

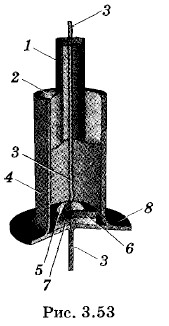

Полупроводниковый диод состоит из монокристалличедкой пластинки германия 6 (рис. 3.53), обладающей электронной проводимостью за счет небольшой добавки донорной примеси. Для создания n— р-перехода не годится простое механическое соединение двух полупроводников с разными типами проводимости, так как при этом между полупроводниками получается большой зазор. Толщина же n— р-перехода должна быть не больше межатомных расстояний. Поэтому в одну из поверхностей пластинки германия вплавляют индий. В рассматриваемом диоде (см. рис. 3.53) капля индия 5 вплавлена в верхнюю часть пластинки германия, а нижняя часть пластинки припаяна оловом 7 к металлическому корпусу 4. В процессе плавления атомы индия диффундируют внутрь германия и образуют поверхностную область с дырочной проводимостью. Остальная часть пластинки, куда атомы индия не проникли, осталась с электронной проводимостью. В результате в пластинке образовались две резко разграниченные области с различными видами проводимости: электронно-дырочный переход.

Герметически закрытый сварной металлический корпус 4, в который помещена пластинка германия, изолирует ее от вредных воздействий атмосферного воздуха и света, обеспечивая устойчивую работу электронно-дырочного перехода. От пластинки сделаны два вывода 3, причем один из них (верхний) проходит в металлической трубке 1, изолированной от корпуса стеклом 2. Металлический корпус выгнут наподобие полей шляпы (радиатор 8) для лучшего охлаждения, так как с повышением температуры снижаются выпрямляющие свойства полупроводниковых диодов (с возрастанием температуры возрастает концентрация неосновных носителей тока, следовательно, возрастает и обратный ток).

Аналогичное строение имеют и другие диоды. Схематическое изображение полупроводникового диода приведено на рисунке 3.54.

Вольт-амперная характеристика полупроводникового диода

Важной индивидуальной характеристикой диода является его вольт-амперная характеристика.

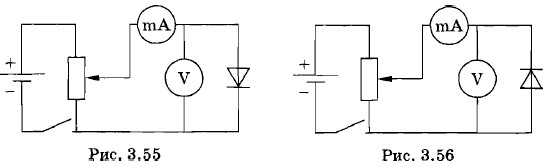

Для снятия вольт-амперной характеристики диода при прямом токе собирают цепь по схеме рисунка 3.55, а при обратном токе — по схеме рисунка 3.56. Схему включения приборов при измерении прямого и обратного токов в диоде приходится изменять потому, что при прямом токе силой тока в вольтметре можно пренебречь, так как сопротивление вольтметра значительно больше сопротивления диода. При обратном токе сопротивление диода соразмерно с сопротивлением вольтметра, поэтому миллиамперметр включается последовательно с диодом. На рисунке 3.57 изображена вольт- амперная характеристика одного из диодов.

Из рисунка видно, что сила тока в проходном направлении с увеличением напряжения растет очень быстро. В запирающем же направлении сила тока очень мала и почти не изменяется с ростом напряжения*.

* Чтобы кривая обратного тока получилась более выразительной, ее пришлось вычерчивать в другом масштабе, чем кривую прямого тока.

Из вольт-амперной характеристики диода следует, что для него несправедлив закон Ома. Сила тока находится в более сложной зависимости от напряжения (зависимость нелинейная), чем должно быть, согласно закону Ома.

Полупроводниковые диоды изготавливают для выпрямления как слабых, так и очень сильных токов. Первые широко применяют в радиотехнических устройствах — радиоприемниках, магнитофонах, телевизорах и т. п. Здесь они почти полностью вытеснили вакуумные диоды. Диоды, рассчитанные на сильные токи, используют для выпрямления переменных токов на тяговых подстанциях, питающих электротранспорт, а также в электролитических цехах, где производится электролиз, и т. д.

Свойства р—n-перехода используют для выпрямления переменного тока. На протяжении половины периода, когда потенциал полупроводника p-типа положителен, ток свободно проходит через р—n-переход. В следующую половину периода ток практически равен нулю.
