Глава 4. Магнитное поле токов

§ 4.3. Вектор магнитной индукции (окончание)

Модуль вектора магнитной индукции

Ориентирующее действие магнитного поля на замкнутый контур (рамку) с током может быть использовано не только для определения направления вектора магнитной индукции, но и для определения модуля этого вектора.

На рамку с током со стороны однородного магнитного поля действует момент сил, поворачивающий рамку. Этот момент зависит, с одной стороны, от магнитного поля, а с другой — от геометрии контура, его расположения и силы тока в нем. В отсутствие магнитного поля этот момент, очевидно, равен нулю.

Для определения модуля вектора магнитной индукции необходимо выяснить, как момент сил, поворачивающий рамку с током в магнитном поле, зависит от самой рамки и тока в ней.

Экспериментируя с рамками различных размеров и формы, можно установить, что в однородном магнитном поле момент сил зависит от расположения рамки, размеров (площади) ее и от силы тока, протекающего в ней, но не зависит от формы рамки.

Выясним сначала, как зависит момент сил от расположения рамки, состоящей из одного витка, если по ней протекает ток 7. Рамка в этом опыте, в отличие от опытов по определению направления вектора магнитной индукции, должна быть закреплена на упругом подвесе. По углу закручивания подвеса можно определить момент сил упругости, действующий на рамку.

Если плоскость рамки перпендикулярна вектору магнитной индукции, то момент сил, действующий на рамку со стороны магнитного поля, равен нулю и подвес не закручивается. Магнитное поле лишь растягивает рамку (рис. 4.20).

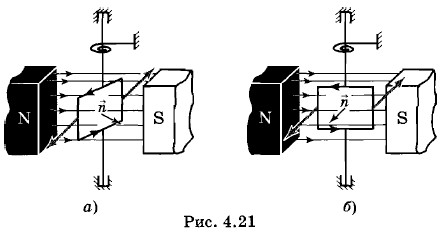

Повернем теперь подвес в верхней точке на некоторый угол. Рамка тоже повернется, но на меньший угол (рис. 4.21, а). При равновесии рамки подвес окажется закрученным, и на рамку будут действовать силы упругости, момент которых уравновешивает равный ему момент магнитных сил, стремящийся вернуть рамку в положение, изображенное на рисунке 4.20.

Момент сил, действующий на рамку с током, будет максимальным, если мы расположим рамку перпендикулярно тому положению, которое рамка занимала вначале (см. рис. 4.20). В этом случае вектор магнитной индукции лежит в плоскости рамки, а нормаль к рамке перпендикулярна линиям, соединяющим полюса магнита (рис. 4.21, б). Для того чтобы удержать рамку в этом положении, придется закрутить подвес на наибольший угол.

Меняя силу тока в рамке и экспериментируя с рамками различной площади, можно установить следующий факт: максимальный момент сил М_mах, действующий на рамку с током, пропорционален площади S рамки и силе тока I в ней:

М_max ~ IS.

Этот опытный факт можно использовать для определения модуля вектора магнитной индукции, характеризующего магнитное поле в том месте, где расположена рамка. В самом деле, поскольку наибольший момент пропорционален силе тока в рамке и ее площади, то отношение не зависит от свойств рамки и характеризует магнитное поле в данной точке пространства*.

* Аналогично отношение силы, действующей на заряд со стороны электрического поля, к заряду не зависит от заряда и поэтому характеризует электрическое поле в данной точке пространства.

Магнитной индукцией (точнее, модулем магнитной индукции) назовем величину, пропорциональную отношению максимального момента сил, действующего на рамку, к произведению силы тока в ней на ее площадь:

Коэффициент пропорциональности k зависит от выбора системы единиц. Ведь единица магнитной индукции у нас еще не установлена. Это мы сделаем позднее.

Магнитное поле полностью характеризуется вектором магнитной индукции . В каждой точке могут быть найдены его модуль и направление.

Принцип суперпозиции

Магнитные индукции полей, создаваемых в данной точке пространства двумя или большим числом токов, складываются геометрически. Для магнитного поля, как и для электрического, выполняется принцип суперпозиции.

Этот принцип формулируется так: если в данной точке пространства различные токи создают магнитные поля, магнитные индукции которых и т. д., то результирующая магнитная индукция в этой точке равна:

Направление и модуль вектора магнитной индукции можно определить с помощью замкнутого контура с током.

Нельзя ли установить направление магнитной индукции с помощью винта (или буравчика) с левой нарезкой вместо правой? Что изменилось бы от этого?
