Глава 4. Магнитное поле токов

§ 4.8. Применения закона Ампера. Электроизмерительные приборы

С помощью закона Ампера можно вычислить силу и момент сил, действующий на замкнутый проводник с током произвольной формы в любом магнитном поле. Конечно, эти вычисления тем проще, чем проще форма контура и конфигурация магнитного поля.

Момент сил, действующий на прямоугольную рамку с током

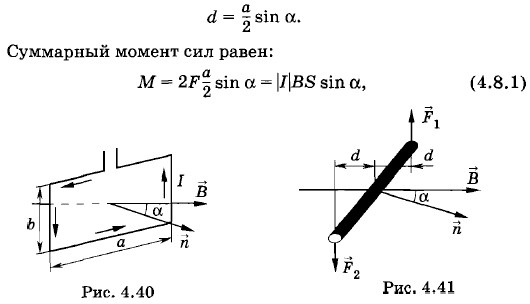

Определим момент сил, действующий на прямоугольную рамку с током в однородном магнитном поле с индукцией . Стороны рамки имеют размеры а и b; сила тока в ней I. Индукция магнитного поля составляет с нормалью к рамке угол а (рис. 4.40). Расчет проведем в единицах СИ.

На рисунке 4.41 показан вид сверху на сечение рамки горизонтальной плоскостью. В соответствии с правилом определения направления векторного произведения двух векторов (см. § 4.6) на стороны рамки длиной b действует пара сил ₁ и ₂, перпендикулярных вектору , которая создает момент сил относительно оси, проходящей через середину рамки. Силы, действующие на стороны рамки длиной α, лишь растягивают рамку.

По закону Ампера

F = F₂ = |I|Bb.

Плечо каждой из этих сил равно:

где S = ab — площадь рамки. При α = 90° момент сил максимален и совпадает со значением М_mах из формулы (4.3.1), которая была введена в качестве определения модуля вектора магнитной индукции. Только в формуле (4.3.1) коэффициент k надо положить равным единице.

Применения закона Ампера

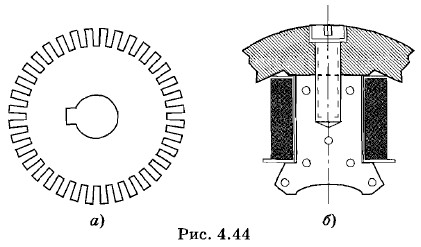

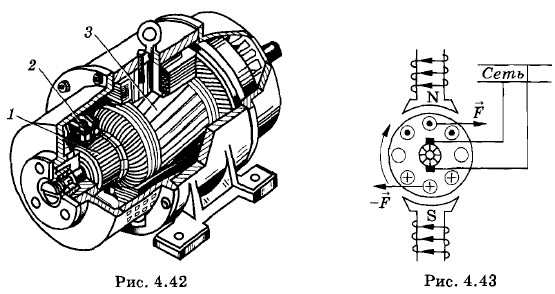

Закон Ампера используется для расчета сил, действующих на проводники с током, во многих технических устройствах, в частности в электродвигателях. Действие всех электродвигателей основано на использовании силы Ампера. По обмотке вращающейся части двигателя якоря 3 (рис. 4.42) протекает электрический ток. Мощные электромагниты создают магнитное поле, которое действует на проводники с током в обмотке якоря и заставляет их двигаться (рис. 4.43). Якорь изготовляется из стальных пластин (рис. 4.44, а), а полюсам электромагнита придается специальная форма (рис. 4.44, б), с тем чтобы сконцентрировать магнитное поле в местах, где располагается обмотка ротора. Специальные устройства — коллектор 1 и щетки 2 (см. рис. 4.42) — обеспечивают такое направление тока в обмотках, чтобы магнитное взаимодействие создавало момент, приводящий к непрерывному вращению якоря.

Электроизмерительные приборы

Действие магнитного поля на контур с током используется в электроизмерительных приборах магнитоэлектрической системы для измерения силы тока и напряжения.

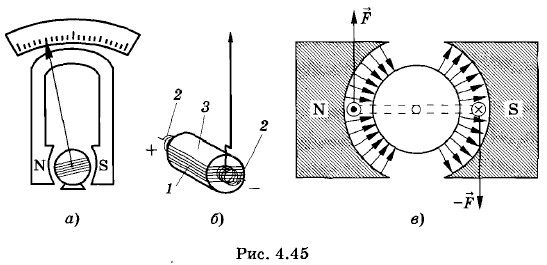

Измерительный прибор такой системы устроен следующим образом. На легкой, обычно алюминиевой, рамке прямоугольной формы с прикрепленной к ней стрелкой намотана катушка, имеющая N витков (рис. 4.45, а). Рамка укреплена на двух полуосях. В положении равновесия ее удерживают две тонкие спиральные пружины 2 (рис. 4.45, б). Момент сил упругости М_мех, действующий со стороны пружины и возвращающий катушку в положение равновесия, пропорционален углу ср отклонения стрелки от положения равновесия: М_мех = ƒφ (ƒ — постоянный коэффициент пропорциональности). Катушку помещают между полюсами постоянного магнита специальной формы (см. рис. 4.45, а).

Внутри катушки расположен цилиндр из мягкого железа. Такая конструкция обеспечивает радиальное направление линий магнитной индукции в той области, где находятся витки катушки (рис. 4.45, в). В результате при любом положении катушки момент сил, действующий на нее со стороны магнитного поля, максимален и при неизменной силе тока один и тот же. Катушка с током поворачивается до тех пор, пока момент сил упругости, действующий со стороны пружины, не уравновесит момент сил, действующий на рамку со стороны магнитного поля:

M_мex = ƒφ = NIBS.

Отсюда следует, что измеряемая сила тока прямо пропорциональна углу отклонения стрелки:

Здесь коэффициент постоянная для данного прибора величина.

Прибор можно проградуировать так, чтобы угол поворота определял силу тока в амперах или других единицах. Согласно закону Ома сила тока в приборе Поэтому прибор можно проградуировать и так, чтобы определенному углу ф отклонения стрелки соответствовало напряжение U на зажимах прибора в вольтах или других единицах.

Таким образом, прибор может служить как амперметром, так и вольтметром. В последнем случае для увеличения сопротивления прибора нужно последовательно с катушкой включить резистор с большим сопротивлением.

Закон Ампера используется при конструировании электродвигателей. На его основе созданы электроизмерительные приборы для измерения силы тока и напряжения.
