Глава 8. Твердые тела и их превращение в жидкости

§ 8.9. Изменение объема тела при плавлении и отвердевании. Тройная точка (окончание)

Тройная точка

Жидкость может находиться в равновесии со своим паром (насыщенным паром). На рисунке 6.5 (см. § 6.3) представлена зависимость давления насыщенного пара от температуры (кривая АВ), полученная экспериментально. Так как кипение жидкости происходит при давлении, равном давлению ее насыщенных паров, то эта же кривая дает зависимость температуры кипения от давления. Область, лежащая ниже кривой АВ, отвечает газовому состоянию, а выше — жидкому.

Кристаллические тела плавятся при определенной температуре, при которой твердая фаза находится в равновесии с жидкой. Температура плавления зависит от давления. Эту зависимость можно показать на том же рисунке, где изображена зависимость температуры кипения от давления.

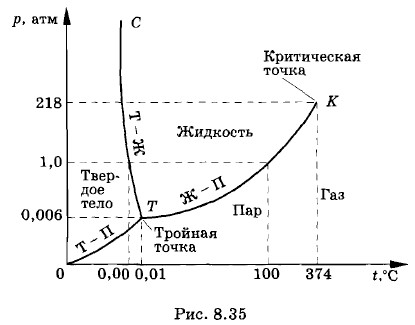

На рисунке 8.35 кривая ТК характеризует зависимость температуры кипения от давления. Она заканчивается в точке К, соответствующей критической температуре, так как выше этой температуры жидкость не может существовать. Левее кривой ТК по экспериментальным точкам построена кривая ТС зависимости температуры плавления от давления (левее, так как твердой фазе соответствуют меньшие температуры, чем жидкой). Обе кривые пересекаются в точке Т.

Что будет с веществом при температуре ниже температуры t_тр, соответствующей точке T? Жидкая фаза при этой температуре уже существовать не может. Вещество будет либо в твердом, либо в газообразном состоянии. Кривая ОТ (см. рис. 8.35) соответствует равновесным состояниям твердое тело — газ, возникающим при сублимации твердых тел.

Три кривые КТ, ТС и ОТ делят фазовую плоскость на три области, в которых вещество может находиться в одной из трех фаз. Сами кривые описывают равновесные состояния жидкость — пар, жидкость — твердое тело и твердое тело — пар. Существует только одна точка Т, в которой все три фазы находятся в равновесии. Это и есть тройная точка.

Тройной точке отвечают единственные значения температуры и давления. Ее можно точно воспроизводить, и она служит одной из важнейших опорных точек при построении абсолютной шкалы температур. Для воды абсолютная температура тройной точки принята равной Т_тр = 273,16 К, или t_тр = 0,01°С.

На рисунке 8.35 изображена фазовая диаграмма воды, у которой температура плавления уменьшается с ростом давления. Для обычных веществ кривая ТС наклонена в противоположную сторону по отношению к вертикали, проходящей через точку Т.

Например, такой вид будет иметь фазовая диаграмма оксида углерода СO₂. Температура тройной точки СO₂ t_тp = -56,6 °С, а давление р_тp = 5,1 атм. Поэтому при обычном атмосферном давлении и температуре, близкой к комнатной, углекислота не может находиться в жидком состоянии. Твердая фаза СO₂ называется обычно сухим льдом. Он имеет очень низкую температуру и не плавится, а сразу испаряется (сублимация).

Изменение объема при плавлении и отвердевании непосредственно связано с зависимостью температуры плавления от давления. У подавляющего большинства веществ температура плавления растет с давлением. У воды и некоторых других веществ она, напротив, понижается. Для обитателей Земли на высоких географических широтах это великое благо. Существует единственная точка на диаграмме р—Т {тройная точка), в которой все три фазы вещества находятся в равновесии.

* * *

В заключение отметим огромное значение физики твердого тела для развития техники и цивилизации вообще.

Человечество всегда использовало и будет использовать твердые тела. Но если раньше физика твердого тела не поспевала за развитием технологии, основанной на непосредственном опыте, то теперь положение изменилось. Теоретические исследования начинают приводить к созданию твердых тел, свойства которых совершенно необычны и получить которые методом «проб и ошибок» было бы невозможно. Изобретение транзисторов, о которых пойдет речь в дальнейшем, яркий пример того, как понимание структуры твердых тел привело к революции во всей радиотехнике.

Создание материалов с заданными механическими, магнитными и другими свойствами — одно из основных направлений физики твердого тела. Приблизительно половина физиков всего мира работает сейчас в области физики твердого тела.
