Глава 16. Электрический ток в различных средах

§ 111. Электрический ток через контакт полупроводников с разным типом проводимости. Транзисторы (окончание)

Транзисторы. Ещё одно применение полупроводников с примесным типом проводимости — транзисторы — приборы, используемые для усиления электрических сигналов.

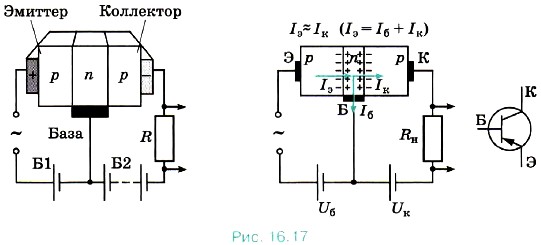

Рассмотрим один из видов транзисторов из германия или кремния с введёнными в них донорными и акцепторными примесями. Распределение примесей таково, что создаётся очень тонкая (толщиной порядка нескольких микрометров) прослойка полупроводника n-типа между двумя слоями полупроводника p-типа (рис. 16.17). Эту тонкую прослойку называют основанием или базой.

В кристалле образуются два р—n-перехода, прямые направления которых противоположны. Три вывода от областей с различными типами проводимости позволяют включать транзистор в схему, изображённую на рисунке 16.17. В данной схеме при подключении батареи Б1 левый р—n-переход является прямым. Левый полупроводник с проводимостью p-типа называют эмиттером. Если бы не было правого р—n-перехода, в цепи эмиттер — база существовал бы ток, зависящий от напряжения источников (батареи Б1 и источника переменного напряжения) и сопротивления цепи, включая малое сопротивление прямого перехода эмиттер — база.

Батарея Б2 включена так, что правый n—р-переход в схеме (см. рис. 16.17) является обратным. Правая область с проводимостью p-типа называется коллектором. Если бы не было левого р—n-перехода, сила тока в цепи коллектора была бы близка к нулю, так как сопротивление обратного перехода очень велико. При существовании же тока в левом р—n-переходе появляется ток и в цепи коллектора, причём сила тока в коллекторе лишь немного меньше силы тока в эмиттере. (Если на эмиттер подано отрицательное напряжение, то левый р—n-переход будет обратным, и ток в цепи эмиттера и в цепи коллектора будет практически отсутствовать.)

Это объясняется следующим образом. При создании напряжения между эмиттером и базой основные носители полупроводника p-типа (дырки) проникают в базу, где они являются уже неосновными носителями. Поскольку толщина базы очень мала и число основных носителей (электронов) в ней невелико, попавшие в неё дырки почти не объединяются (не рекомбинируют) с электронами базы и проникают в коллектор за счёт диффузии. Правый р—n-переход закрыт для основных носителей заряда базы — электронов, но не для дырок. В коллекторе дырки увлекаются электрическим полем и замыкают цепь. Сила тока, ответвляющегося в цепь эмиттера из базы, очень мала, так как площадь сечения базы в горизонтальной (см. рис. 16.17) плоскости много меньше сечения в вертикальной плоскости.

Сила тока в коллекторе, почти равная силе тока в эмиттере, изменяется вместе с током через эмиттер. Сопротивление резистора R мало влияет на ток в коллекторе, и это сопротивление можно сделать достаточно большим. Управляя током эмиттера с помощью источника переменного напряжения, включённого в его цепь, мы получим синхронное изменение напряжения на резисторе R.

При большом сопротивлении резистора изменение напряжения на нём может в десятки тысяч раз превышать изменение напряжения сигнала в цепи эмиттера. Это означает усиление напряжения. Поэтому на нагрузке R можно получить электрические сигналы, мощность которых во много раз превышает мощность, поступающую в цепь эмиттера.

Применение транзисторов. Современная электроника базируется на микросхемах и микропроцессорах, включающих в себя колоссальное число транзисторов.

Первая интегральная схема поступила в продажу в 1964 г. Она содержала шесть элементов — четыре транзистора и два резистора. Современные микросхемы содержат миллионы транзисторов.

Компьютеры, составленные из микросхем и микропроцессоров, фактически изменили окружающий человека мир. В настоящее время не существует ни одной области человеческой деятельности, где компьютеры не служили бы активными помощниками человека. Например, в космических исследованиях или высокотехнологичных производствах работают микропроцессоры, уровень организации которых соответствует искусственному интеллекту.

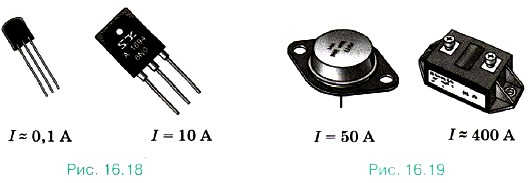

Транзисторы (рис. 16.18, 16.19) получили чрезвычайно широкое распространение в современной технике. Они заменили электронные лампы в электрических цепях научной, промышленной и бытовой аппаратуры. Портативные радиоприёмники, в которых используются такие приборы, в обиходе называются транзисторами. Преимуществом транзисторов (так же как и полупроводниковых диодов) по сравнению с электронными лампами является прежде всего отсутствие накалённого катода, потребляющего значительную мощность и требующего времени для его разогрева. Кроме того, эти приборы в десягки и сотни раз меньше по размерам и массе, чем электронные лампы.

Ключевые слова для поиска информации по теме параграфа. Полупроводниковый диод. Транзистор

Вопросы к параграфу

1. Что происходит в контакте двух проводников n- и р-типов?

2. Что такое запирающий слой?

3. Какой переход называют прямым?

4. Для чего служит полупроводниковый диод?

5. Почему база транзистора должна быть узкой?

6. Как надо включать в цепь транзистор, у которого база является полупроводником p-типа, а эмиттер и коллектор — полупроводниками n-типа?

7. Почему сила тока в коллекторе почти равна силе тока в эмиттере?

Образцы заданий ЕГЭ Выберите фамилию нашего соотечественника, получившего Нобелевскую премию за исследование полупроводников, использующихся в лазерах, средствах мобильной связи. 1) Басов       2) Прохоров       3) Гинзбург       4) Алфёров А2. Идеальный р—n-переход присоединён через металлические контакты к источнику тока так, что к р-полупроводнику присоединена отрицательная клемма источника. Если током неосновных носителей зарядов пренебречь, то ток 1) в p-области перехода обеспечивается в основном движением дырок, в n-области — электронов 2) в p-области перехода обеспечивается в основном движением электронов, в n-области — дырок 3) в p-области и n-области перехода обеспечивается в равной степени движением дырок и электронов 4) в p-области и n-области перехода не идёт C3. Чему примерно равна концентрация носителей заряда в полупроводнике p-типа, если он получен добавлением трёхвалентного металла в германий (число атомов примеси составляет 0,01% от числа атомов германия в кристалле). Собственной проводимостью германия можно пренебречь, плотность его считайте равной 5400 кг/м3. Молярная масса германия 0,0725 кг/моль. C4. В цепи, изображённой на рисунке, сопротивление диодов в прямом направлении пренебрежимо мало, а в обратном многократно превышает сопротивление резисторов. При подключении к точке А положительного полюса, а к точке В отрицательного полюса батареи с ЭДС 12 В и пренебрежимо малым внутренним сопротивлением потребляемая мощность равна 7,2 Вт. При изменении полярности подключения батареи потребляемая мощность оказалась равной 14,4 Вт. Укажите условия прохождения тока через диоды и резисторы в обоих случаях и определите сопротивление резисторов в этой цепи.
