Глава 14. Электростатика

§ 98. Энергия заряженного конденсатора. Применение конденсаторов

Влияет ли расположение окружающих тел на электроёмкость проводника?

От чего зависит электроёмкость проводника?

Обладает ли электрическое поле конденсатора энергией?

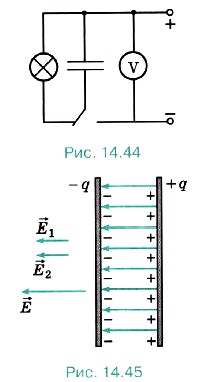

Энергия заряженного конденсатора. Для того чтобы зарядить конденсатор, нужно совершить работу по разделению положительных и отрицательных зарядов. Согласно закону сохранения энергии эта работа не пропадает, а идёт на увеличение энергии конденсатора. В том, что заряженный конденсатор обладает энергией, можно убедиться, если разрядить его через цепь, содержащую лампу накаливания, рассчитанную на напряжение в несколько вольт (рис. 14.44). При разрядке конденсатора лампа вспыхивает. Энергия конденсатора превращается в тепло и энергию излучения.

Выведем формулу для энергии плоского конденсатора.

Напряжённость поля, созданного зарядом одной из пластин, равна Е/2, где Е — напряжённость поля в конденсаторе. В однородном поле одной пластины находится заряд q, распределённый по поверхности другой пластины (рис. 14.45). Согласно формуле (14.14) потенциальная энергия заряда в однородном поле равна:

где q — заряд конденсатора, a d — расстояние между пластинами.

Так как Ed = U, где U — разность потенциалов между обкладками конденсатора, то его энергия равна:

Если заряд на пластинах остаётся постоянным, при сближении пластин поле совершает положительную работу:

При этом энергия электрического поля уменьшается.

Заменив в формуле (14.25) разность потенциалов или заряд с помощью выражения (14.22) для электроёмкости конденсатора, получим

Можно доказать, что эти формулы справедливы для любого конденсатора, а не только для плоского.

Энергия электрического поля. Согласно теории близкодействия вся энергия взаимодействия заряженных тел сконцентрирована в электрическом поле этих тел. Значит, энергия может быть выражена через основную характеристику поля — напряжённость.

Так как напряжённость электрического поля прямо пропорциональна разности потенциалов (U = Ed), то для энергии можно записать формулу

Важно Энергия конденсатора прямо пропорциональна квадрату напряжённости электрического поля внутри его: Wп ~ Е2.

Применение конденсаторов. Зависимость электроёмкости конденсатора от расстояния между его пластинами используется при создании одного из типов клавиатур компьютера. На тыльной стороне каждой клавиши располагается одна пластина конденсатора, а на плате, расположенной под клавишами, — другая. Нажатие клавиши изменяет ёмкость конденсатора. Электронная схема, подключённая к этому конденсатору, преобразует сигнал в соответствующий код, передаваемый в компьютер.

Энергия конденсатора обычно не очень велика — не более сотен джоулей. К тому же она не сохраняется долго из-за неизбежной утечки заряда. Поэтому заряженные конденсаторы не могут заменить, например, аккумуляторы в качестве источников электрической энергии. Но это совсем не означает, что конденсаторы как накопители энергии не получили практического применения. Конденсаторы могут накапливать энергию более или менее длительное время, а при разрядке через цепь с малым сопротивлением они отдают энергию почти мгновенно. Именно это свойство широко используют на практике.

Лампа-вспышка, применяемая в фотографии, питается электрическим током разряда конденсатора, заряжаемого предварительно специальной батареей. Возбуждение квантовых источников света — лазеров осуществляется с помощью газоразрядной трубки, вспышка которой происходит при разрядке батареи конденсаторов большой электроёмкости. Однако основное применение конденсаторы находят в радиотехнике.

Ключевые слова для поиска информации по теме параграфа. Энергия конденсатора. Применение конденсаторов

Вопросы к параграфу

1. Чему равна энергия заряженного конденсатора?

2. Перечислите основные области применения конденсаторов.

Образцы заданий ЕГЭ A1. Как изменится энергия электрического поля конденсатора, если заряд на его обкладках уменьшить в 2 раза? 1) не изменится       3) уменьшится в 4 раза 2) уменьшится в 2 раза       4) увеличится в 2 раза A2. Конденсатор подключён к источнику постоянного напряжения. Как изменится энергия электрического поля внутри конденсатора, если увеличить в 2 раза расстояние между обкладками конденсатора? 1) не изменится       3) уменьшится в 2 раза 2) увеличится в 2 раза       4) правильный ответ не приведён
