§ 64. Построение изображения в линзе

Рассмотрим способы построения изображения в линзе.

Свойства тонкой линзы определяются главным образом расположением ее фокусов. Это означает, что, зная расстояние от источника света до линзы и ее фокусное расстояние (положение фокусов), можно найти расстояние до изображения, не рассматривая ход лучей внутри линзы.

Поэтому нет необходимости изображать на чертеже точный вид сферических поверхностей линзы. Собирающую линзу обозначают символом, показанным на рисунке 8.35, а рассеивающую — символом, приведенным на рисунке 8.36.

Нам уже известно, что все лучи, вышедшие из какой- либо точки предмета, пройдя сквозь линзу, пересекаются также в одной точке. Именно поэтому тонкая линза дает изображение любой точки предмета, а следовательно, и всего предмета в целом.

Для построения изображений, получаемых с помощью собирающей линзы, фокусы и оптический центр которой заданы, мы будем пользоваться в основном тремя видами «удобных» лучей. Как было выяснено в предыдущем параграфе, лучи, параллельные главной оптической оси, преломившись в линзе, проходят через ее фокус. Из обратимости хода лучей следует, что лучи, идущие к линзе через ее фокус, после преломления будут направлены параллельно главной оптической оси. Наконец, лучи, проходящие через оптический центр линзы, не меняют своего направления.

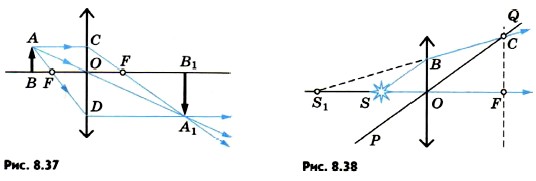

Построим изображение предмета АВ (рис. 8.37). Чтобы найти изображение точки А, направим луч АС параллельно главной оптической оси. После преломления он пройдет через фокус линзы. Другой луч — AD можно направить через фокус. После преломления он пройдет параллельно главной оптической оси. В точке пересечения этих двух преломленных лучей будет находиться изображение А₁ точки А. Так же можно построить и все остальные точки изображения. Не следует только думать, что изображение создается двумя или тремя лучами; оно формируется всем бесчисленным множеством лучей, вышедших из точки А и собравшихся в точке Ах. В частности, в точку А₁ попадает луч АОА₁, прошедший через оптический центр О линзы. Таким образом, для построения изображения точки можно использовать любые два из трех «удобных» лучей, ход которых через линзу известен: 1) луч, проходящий через оптический центр; 2) луч, падающий на линзу параллельно главной оптической оси; 3) луч, проходящий через фокус.

Изображение предмета АВ в этом случае будет действительным, перевернутым, увеличенным.

Рассмотрим еще случай, когда необходимо построить изображение точки, расположенной на главной оптической оси. Трудность заключается в том, что все три «удобных» луча сливаются в один луч SF, совпадающий с главной оптической осью. Поэтому необходимо определить ход произвольного луча SB (рис. 8.38), попавшего на линзу в точке В.

Для построения преломленного луча проведем побочную оптическую ось PQ, параллельную лучу SB. Затем построим фокальную плоскость и найдем точку С пересечения фокальной плоскости с побочной оптической осью. Через эту точку и пройдет преломленный луч ВС. Таким образом, построен ход двух лучей, выходящих из точки S. После преломления в линзе эти лучи расходятся. Изображение S₁ точки S будет мнимым, так как источник расположен между фокусом и линзой.

Для построения изображения можно использовать два из трех «удобных» лучей.
