Учебник для 9 класса



§ 28. Условности, упрощения и обозначения на чертежах деталей

28.1. Выбор на чертеже главного изображения. При построении чертежей важно выбрать такое количество изображений, которое позволяет получить достаточную информацию об изделии. При этом следует стремиться к наименьшему числу изображений, дающему необходимую характеристику изображенному предмету.

Количество изображений на чертеже зависит от сложности конструктивной формы предмета. Часто для обеспечения полного представления о форме детали достаточно одного изображения - вида или разреза с применением установленных знаков и надписей (например, знаков диаметра, квадрата, указания толщины и длины детали и др.). Примеры таких изображений приводились в учебном пособии ранее.

Для выявления формы детали на чертеже большое значение имеет правильный выбор главного изображения. Таким изображением может быть вид, разрез или их соединение.

Главное изображение должно давать наиболее полное представление о форме детали, форме ее частей и их размерах, т. е. наиболее полную информацию. От правильного выбора главного изображения зависит и количество изображений на чертеже. С этой целью предмет стараются располагать относительно плоскостей проекции так, чтобы большая часть его элементов на главном виде изображалась как видимая.

Обычно на чертеже деталь показывают в том положении, которое она занимает при обработке. Так, например, ось деталей, получаемых на станке точением, на чертеже располагают горизонтально (втулки, валы и другие детали).

  1. Вспомните, какое изображение называют главным и почему.
  2. Какими принципами следует руководствоваться при выборе главного изображения?

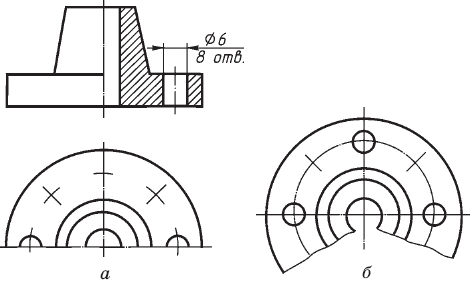

28.2. Неполные изображения. При выполне нии на чертеже видов и разрезов разрешается применять неполные изображения. Так, если вид или разрез представляют собой симметричную фигуру, то допускается вычерчивать половину детали до осевой линии (вид сверху на рис. 173, a) или несколько больше половины с проведением линии обрыва (рис. 173, б).

Неполные изображения

Рис. 173

Разрешается вместо полного вида показывать на чертеже лишь отдельные элементы детали, если при этом хорошо читается ее форма. На рисунке 174 вместо вида сверху приведено изображение только шпоночной канавки.

Вместо вида сверху показано изображение только шпоночной канавки

Рис. 174

Если на детали имеются симметрично или равномерно расположенные элементы (например, отверстия), то на чертежах допускается показывать один или два из них, а для остальных - намечать лишь центры (рис. 175 и 176). Перед размерным числом указывают их количество.

Симметрично или равномерно расположенные элементы

Рис. 175

Симметрично или равномерно расположенные элементы

Рис. 176

На рисунке 177 приведен чертеж, на котором условно показано лишь несколько элементов (зубьев) шестеренки, а остальные не изображены.

Показано лишь несколько элементов шестеренки

Рис. 177

При изображении предмета в одной проекции допускается условно обозначать его длину. В этом случае перед размерным числом пишут латинскую строчную букву l (рис. 178).

Изображение предмета в одной проекции

Рис. 178

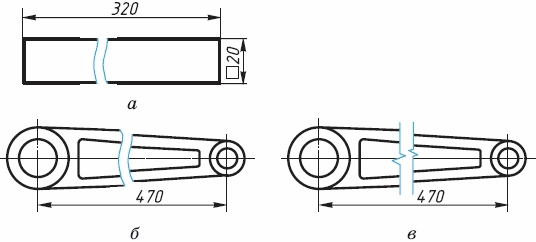

Длинные детали, имеющие постоянное (рис. 179, а) или закономерно изменяющееся (рис 179, б) поперечное сечение, можно показывать с разрывом. Размерную линию при этом не прерывают, размерное число должно соответствовать действительному размеру детали.

Следует иметь в виду, что частичные изображения с разрывом ограничивают либо сплошной волнистой линией (как на рис. 179, а и б), либо сплошной тонкой линией с изломом, которая выходит за контур изображения на длину 2...4 мм (рис. 179, в).

Длинные детали

Рис. 179

  1. Какое изображение можно назвать неполным и почему?
  2. Какие неполные изображения можно применять на чертежах? Приведите примеры.

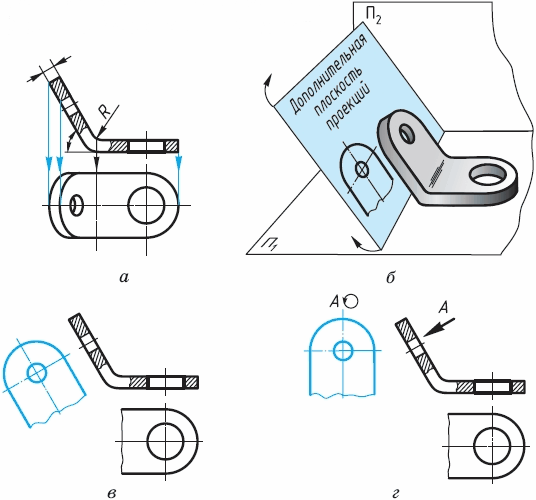

28.3. Дополнительные виды. Стандарт разрешает использовать кроме основных плоскостей проекций (грани куба) и дополнительные - для изображения таких элементов деталей, которые проецируются на основные плоскости с искажением (рис. 180, а). Дополнительную плоскость располагают параллельно поверхности элемента детали, изображение которого необходимо выполнить (рис. 180, б). Затем ее совмещают с основной плоскостью проекций. Полученное на этой плоскости изображение называют дополнительным видом.

На рисунке 180, в левая часть детали на виде сверху условно не показана, так как при проецировании на горизонтальную плоскость она изображается искаженной. Дополнительный вид дает неискаженное представление о форме и размерах этой части детали.

Дополнительные виды

Рис. 180

На чертеже дополнительный вид отмечают надписью типа А, а направление взгляда указывают на чертеже стрелкой с тем же буквенным обозначением.

Разрешается поворачивать дополнительный вид (рис. 180, г).

При этом к надписи добавляют знак - «повернуто», располагая его рядом с буквой.

В том случае, когда дополнительный вид расположен в проекционной связи, как это сделано на рисунке 180, в, его не обозначают и не подписывают.

  1. В каких случаях используют дополнительный вид?
  2. Как выбирают плоскость для построения дополнительного вида?

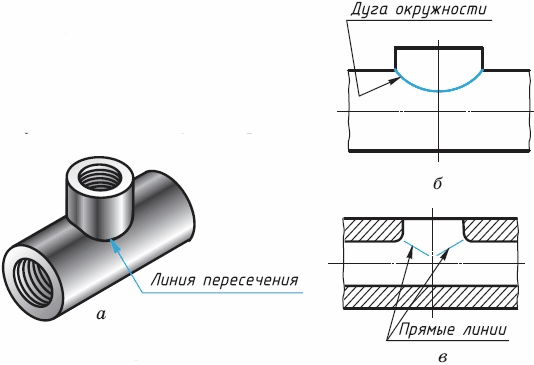

28.4. Изображение плавных переходов. Линии взаимного пересечения поверхностей (рис. 181, а) на технических чертежах допускается показывать упрощенно (если не требуется точного их построения). Так, линию пересечения двух цилиндров на чертеже можно не строить по точкам для проведения ее по лекалу, а выполнить с помощью циркуля (рис. 181, б). В этом случае лекальную кривую заменяют дугой окружности. В отдельных случаях кривые линии заменяют прямыми (рис. 181, в).

Изображение плавных переходов

Рис. 181

На чертеже плавный переход одной поверхности в другую можно изображать сплошной тонкой линией, не доводя ее до контура поверхности (см. рис. 181, в). Плавный переход иногда можно не показывать совсем (рис. 182).

Плавный переход одной поверхности в другую

Рис. 182

  1. Как вы считаете, почему плавные линии перехода разрешается показывать упрощенно?
  2. Какими линиями на чертеже допускается заменять кривые лекальные линии?

28.5. Текстовая и знаковая информация на чертежах. Чертеж, как было установлено раньше, представляет собой совокупность графических и знаковых компонентов, дающих полную информацию об изделии. Кроме изображения, размеров детали, названия материала на некоторых чертежах наносят и данные о ее обработке.

Известно, что при любом способе изготовления детали ее поверхность не будет совершенно гладкой. Совокупность всех неровностей, образующих рельеф поверхности, называют шероховатостью. Степень шероховатости поверхности на чертеже обозначают специальными знаками. Вместе со знаком указывают значение параметра или числовое значение шероховатости (см. рис. 2).

На технических чертежах можно заметить и размерные числа с дополнительными записями: +0,5; Ø60 ±0,02 и др. Что они означают?

Изготовить деталь с абсолютно точными размерами практически невозможно. В результате размеры будут несколько иными, чем заданные. Поэтому на чертеже рядом с размерным числом указывают отклонение размера от заданного или предельные числа, между которыми могут колебаться размеры.

ГОСТ устанавливает также и другие знаки, дающие характеристику детали или поясняющие ее геометрическую форму.

  1. Какие надписи могут содержаться на чертежах?
  2. Какие условные знаки используются на чертежах для указания шероховатости поверхности?
