Учебник для 9 класса



Краткий терминологический словарь

Вид - одно из изображений, используемых на чертеже для выявления геометрической формы предмета. Согласно стандарту, вид — это изображение обращенной к наблюдателю видимой части поверхности предмета. На видах допускается показывать и невидимые части поверхности с помощью штриховых линий. Виды на чертеже выполняются по способу прямоугольного проецирования. Существуют основные виды (их шесть), местные и дополнительные. Количество видов на чертеже должно быть наименьшим, но достаточным для выявления геометрической формы изображаемого предмета.

График — графическое изображение для наглядного выражения количественной зависимости изменения одной величины от другой. График служит для показа этой зависимости в математике, физике, биологии, медицине, на производстве и пр.

Деталь — изделие, выполненное из одного материала без применения сборочных операций. Детали бывают общего назначения (болты, зубчатые колеса и пр.) и специальные, которые встречаются в некоторых изделиях.

Диаграмма — изображение, наглядно показывающее соотношение между различными величинами, каждая из которых выражается, например, прямолинейным отрезком, какой-либо геометрической фигурой (прямоугольник, круг и пр.) при избранной единице измерения. По форме диаграммы могут быть ленточные, столбиковые, секторные, фигурные и др.

Документы конструкторские - так называют графические и текстовые документы, в которых устанавливаются устройство изделия, его состав, данные для эксплуатации и ремонта. Для деталей основным конструкторским документом является ее чертеж, для сборочных единиц - сборочный чертеж и спецификация.

ЕСКД - единая система конструкторской документации, включающая ряд стандартов, которые устанавливают правила выполнения, оформления чертежей и текстовых материалов, порядок их учета, хранения и пр. для всех отраслей промышленности, строительства, транспорта. ЕСКД — это государственные стандарты, утвержденные соответствующими органами.

Изделие — предмет, состоящий из одной или нескольких деталей, изготовленный на предприятии, в мастерской. К изделиям относят детали, сборочные единицы, комплексы, комплекты.

Изображение - форма информации о предметах и явлениях, воспринимаемой зрением (фотография, чертеж и пр.). Изображения, состоящие из линий, точек, штрихов и пр. называют графическими. Изображение на чертеже - изображение, применяемое для построения чертежей деталей, сборочных единиц и пр. Изображения на чертеже делятся на виды, разрезы и сечения.

Изображение точки на чертеже. В прямоугольных проекциях изображается своими проекциями. Для однозначного определения положения точки (ее координат) на чертеже достаточно иметь две ее проекции. При этом фронтальная и горизонтальная проекции точки лежат на одной вертикальной линии связи, фронтальная и профильная — на горизонтальной.

Изображение точки на чертеже

Инструменты чертежные - приспособления для выполнения чертежей, схем и пр. конструкторских документов. К чертежным инструментам относят линейки, угольники, циркули, лекала, трафареты, рейсшины и пр. Рейсшина - линейка с головкой (неподвижной или поворотной), которая служит для проведения параллельных линий. Головку рейсшины передвигают вдоль ребра чертежной доски. Набор некоторых чертежных инструментов в специальном футляре называют готовальней.

Информация - любые сведения о предметах и явлениях окружающего мира, об их свойствах, состоянии. Информацию в графической форме — чертежи, рисунки, графики, схемы и пр. — называют графической.

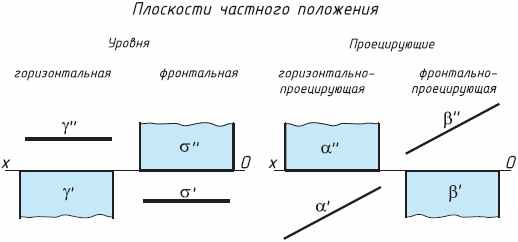

Плоскость. На чертеже может быть задана тремя точками, если они не лежат на одной прямой, любой плоской фигурой и пр. Плоскости, параллельные и перпендикулярные к плоскостям проекций, называют плоскостями частного положения. Такими могут быть горизонтальная, фронтальная и профильная плоскости, параллельные соответствующим плоскостям проекций (плоскости уровня) и горизонтально-, фронтально- и профильнопроецирующие плоскости, перпендикулярные соответствующим плоскостям проекций (проецирующие плоскости). Остальные плоскости - общего положения.

Плоскости

Примечание. Изображения профильных плоскостей не приведены.

Прямые линии. Определяются двумя точками. Прямые линии могут быть общего (не параллельные и не перпендикулярные к плоскостям проекций) и частного положения. Прямые частного положения: прямые уровня - горизонтальная, фронтальная, профильная; и проецирующие прямые — горизонтально-, фронтально- и профильнопроецирующая. Прямые уровня - параллельные, прямые проецирующие - перпендикулярные соответствующим плоскостям проекций. Их проекции выделяются на чертеже своим особым расположением.

Прямые линии

Примечание. Изображения профильных прямых не приведены.

Развертка — плоская фигура, полученная совмещением всех точек какой-либо поверхности с плоскостью без образования на поверхности складок и разрывов. Развертываемые поверхности - многогранники, некоторые тела вращения. Кривые поверхности не развертываются и их развертки строят приближенно.

Разрез — одно из изображений, используемых на чертеже для выявления в первую очередь внутренней геометрической формы предмета. Это изображение получают путем мысленного рассечения предмета одной или несколькими плоскостями. При этом часть детали, расположенную перед секущей плоскостью, мысленно удаляют и на чертеже показывают невидимые части предмета сплошными толстыми линиями, т. е. как видимые. На разрезе показывают все то, что попало в секущую плоскость (эти части детали выделяют штриховкой) и то, что расположено за секущей плоскостью. В зависимости от числа секущих плоскостей разрезы делят на простые (одна плоскость) и сложные (две и более плоскостей); в зависимости от положения секущих плоскостей на фронтальные, горизонтальные, профильные и наклонные. В отдельных случаях разрезы на чертеже обозначают по установленным стандартом правилам.

Рисунок технический - наглядное изображение предмета, расположенного перед зрителем так, что на изображении видны, как правило, три его стороны. В отличие от перспективного рисунка, линии, параллельные на предмете в натуре, остаются параллельными и на рисунке. Окружности и другие плоские фигуры в техническом рисунке изображаются с искажением. Выполняется технический рисунок от руки с приблизительным сохранением пропорций предмета. Для выявления объема предмета используется штриховка и другие приемы.

Сечение - одно из изображений на чертеже, полученное при мысленном рассечении детали плоскостью. Сечения используют, как правило, для выявления поперечной формы какой-либо части предмета либо отдельных его элементов. В сечении на изображении показывают только то, что непосредственно расположено в секущей плоскости. Фигуру сечения выделяют штриховкой. В зависимости от расположения на чертеже, сечения делят на вынесенные и наложенные. Отдельные сечения на чертеже обозначают, используя установленные стандартом правила.

Схема — изображение, на котором с помощью упрощенных символов и знаков показывают составные части изделия и их связи. Схемы выполняются без соблюдения масштаба. Условные обозначения для схем как графических документов устанавливаются стандартами. Схемы подразделяют на кинематические, электрические, оптические и др.

Технология информационная - процесс обработки, передачи и преобразования графической информации в соответствии с однозначно установленными правилами. Для осуществления таких технологий созданы многочисленные автоматизированные средства, включая приборы получения и построения графических изображений с помощью компьютеров. Информационная технология используется при выполнении и обработке различной графической информации.

Чертеж — графический документ, выполненный по установленным стандартом правилам и содержащий изображение изделия и другие данные, необходимые для изготовления этого изделия. Изображения предметов на чертежах выполняют по методу прямоугольного проецирования.

Чертеж сборочный — чертеж, содержащий изображения изделия (сборочной единицы) в соединении. В специальной таблице (спецификации) указывают перечень всех деталей, входящих в данное изделие. Спецификация определяет состав сборочной единицы. Сборочный чертеж должен содержать данные, необходимые для сборки (изготовления) изделия и контроля его качества.

Чтение чертежа — мысленная операция, позволяющая по изображению представить геометрическую форму предмета и, пользуясь данными чертежа, установить размеры предмета в целом и его отдельных частей, получить другую информацию, необходимую для изготовления этого предмета.

Элементы детали — части детали, имеющие определенное назначение (отверстие, резьба и пр.).

Эскиз — предварительный неоконченный рисунок, набросок детали или предмета, выполненный по тем же правилам, что и чертеж, но от руки с приблизительным сохранением пропорций предмета.
