Правило левой руки (окончание)

а) Как направлен вектор магнитной индукции (вертикально или горизонтально), если положение стержня осталось прежним?
б) Как направлен вектор магнитной индукции (вертикально или горизонтально), если провода отклонились от вертикали?

Сделайте в тетради поясняющие рисунки для обоих случаев.

Рассмотрим теперь случай, когда проводник с током не перпендикулярен вектору магнитной индукции.

Прежде всего заметим, что если проводник параллелен вектору магнитной индукции, то, как следует из формулы (2), сила Ампера равна нулю.

Если же проводник не параллелен вектору магнитной индукции, то для нахождения направления силы Ампера надо:

— представить вектор магнитной индукции в виде векторной суммы двух векторов: вектора направленного вдоль проводника, и вектора , направленного перпендикулярно проводнику (рис. 2.7).

Рис. 2.7

— использовать правило левой руки, расположив левую руку так, чтобы в раскрытю ладонь входил вектор .

Итак, если угол между проводником и вектором магнитной индукции равен нулю, то сила Ампера равна нулю. А если этот угол не равен нулю, то на проводник действует сила Ампера, перпендикулярная как проводнику, так и вектору магнитной индукции.

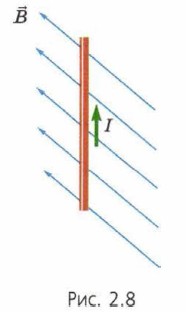

8. Вектор магнитной индукции и проводник с током лежат в плоскости рисунка 2.8. Составьте задачу по этому рисунку и решите её.

Рис. 2.8
