Правило левой руки

Опыт показывает, что в случае, когда проводник перпендикулярен вектору магнитной индукции, направление силы Ампера можно определить по следующему правилу.

Если левую руку расположить так, чтобы вектор магнитной индукции входил в ладонь, а четыре вытянутых пальца указывали направление тока в проводнике, то отогнутый на 90° в плоскости ладони большой палец покажет направление силы, действующей на проводник (рис. 2.3).

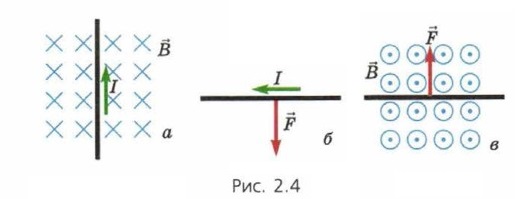

5. Составьте задачи по рисункам 2.4, а, б, в и решите их.

Рис. 2.4

6. В параллельных проводниках 1 и 2 текут одинаково направленные токи (рис. 2.5).

а) Найдите направление вектора магнитной индукции поля, создаваемого проводником 1, в точке А.
б) Найдите направление силы, действующей со стороны этого поля на проводник 2.
в) Согласуется ли полученный вами результат с опытом по взаимодействию параллельных проводников с током?

Рис. 2.5

Сделайте пояснительный рисунок.

7. Горизонтальный металлический стержень подвешен на нерастяжимых проводах и подключён к источнику тока (рис. 2.6). В области, где находится стержень, включают магнитное поле.

Рис. 2.6
