Учебник для 9 класса



§ 1. Графическая информация

1.1. Виды информации. Дома, в школе, на улице человека окружают различные предметы, которые можно описать словами, сфотографировать, нарисовать. Сведения об окружающих нас предметах и явлениях, их свойствах, состоянии называют информацией.

Информация, воспринимаемая зрением, — тексты, фотографии, рисунки, знаки - называется визуальной, т. е. зрительной; информация, воспринимаемая слухом, - речь, музыка, различные сигналы - называется звуковой. Существуют и другие виды информации.

Визуальную информацию, представленную в форме графиков, чертежей, рисунков, схем и т. п., называют графической.

  1. Какие виды информации вы можете назвать?
  2. Какую информацию называют графической? Приведите примеры.

1.2. Изображения. Еще в глубокой древности люди научились изображать различных животных, предметы быта, труда, охоты. На скалах, в пещерах найдены изображения, которым много тысяч лет. Они выполнены красками, сажей, древесным углем.

Изображения сопровождали человека на всех этапах его исторического развития.

Сегодня мир изображений чрезвычайно богат. Так, в музеях и на выставках вы встречаетесь с произведениями живописи и графики. Разнообразными изображениями в форме рисунков, графиков, фотоснимков, схем, чертежей проиллюстрированы школьные учебники, научная и популярная литература. Изображения вы видите на теле- и киноэкранах.

Любое изображение - это вид визуальной информации.

  1. Приведите примеры использования изображений в практике.
  2. Назовите некоторые виды изображений, известные вам.

1.3. Графические изображения. Из многочис ленных изображений, окружающих нас в жизни, выберем те, которые являются графическими. Графические изображения состоят из точек, линий, штрихов и выполнены карандашом, мелом, тушью, фломастером на бумаге, картоне, ткани, классной доске.

Некоторые графические изображения — рисунки, гравюры, плакаты - представляют собой образцы художественной графики, другие - чертежи, географические карты, графики, схемы, диаграммы, развертки, эскизы, технические рисунки — являются производственными или учебными.

Дорожные и торговые знаки, логотипы - примеры прикладной (практической) графики.

Некоторые графические изображения приведены на рисунке 1.

Примеры графических изображений

Примеры графических изображений

Рис. 1

  1. Какие изображения относятся к графическим?
  2. Приведите примеры графических изображений, дайте им характеристику.

1.4. Чертежи. На производстве, в мастерских школ широко используют такие изображения, как чертежи.

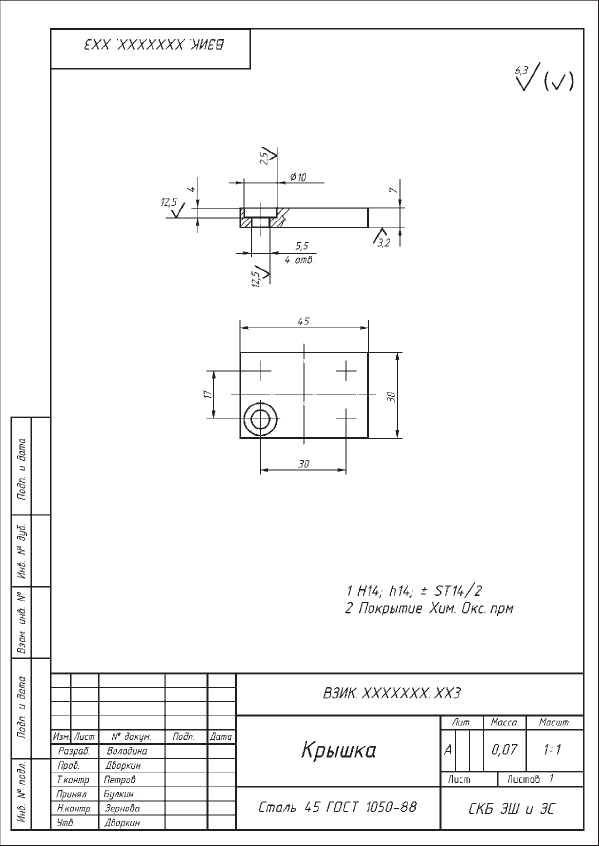

Рассмотрите рисунок 2, на котором дан чертеж детали. Как видим, чертеж содержит изображения и различные надписи. По изображениям можно судить о геометрической форме данной детали и форме ее отдельных частей. По надписям - о названии детали, масштабе, в котором выполнены изображения, материале, из которого изготавливают деталь, и пр. Размерные числа дают возможность судить о величине детали в целом и ее отдельных частей. На чертеже содержатся данные о качестве обработки детали при ее изготовлении, некоторые другие условные знаки.

Чертеж детали

Рис. 2

Чертеж представляет собой совокупность графических и знаковых компонентов, дающих вместе с поясняющим текстом разнообразную характеристику изображенным на нем предметам. Посредством линий, символов, надписей, условных знаков чертеж передает разнообразную информацию о предмете. Чертеж должен давать полное представление о детали.

Таким образом, чертеж - это графический документ, определяющий конструкцию того или иного изделия и содержащий сведения, необходимые для его разработки, изготовления, контроля, монтажа, эксплуатации и ремонта1.


1 На учебных чертежах допускается приводить не все данные, которые должны содержать производственные чертежи. В отдельных случаях чертежом мы будем называть только изображение детали.


  1. Какие данные об изделии содержит чертеж?
  2. Дайте определение чертежу.
  3. Найдите в КТС определения следующих понятий: изделие, деталь, элементы детали.

1.5. Значение чертежей в практике. Чертежи являются одним из основных видов графической информации. В современном производстве чертежу отводят особую роль. На заводах и фабриках, в мастерских изготавливают различные изделия: станки, автомобили, радиоустройства, бытовые приборы и многое другое. Создать все это нельзя без чертежей. По чертежам изготавливают отдельные детали машин, собирают из готовых деталей сложные приборы и механизмы, осуществляют их ремонт и контроль.

Для возведения зданий, сооружений, строительства плотин, шахт, прокладки шоссейных и железных дорог используют архитектурные и инженерно-строительные чертежи.

Но чертежи нужны не только в технике. Они являются постоянными спутниками многих профессий человека. По чертежам делают мебель, озеленяют города и поселки. Чертежи нужны врачу (для изучения медицинской техники), модельеру (для конструирования одежды и обуви), многим другим специалистам.

Чертежи как вид графической информации пересылают с завода на завод, из страны в страну. Человек любой специальности, если он умеет читать чертежи, поймет их, изучит по ним устройство самой сложной машины. Поэтому, чтобы стать технически грамотным человеком, нужно хорошо знать основы графической информации.

Чертеж - это еще и своеобразный графический интернациональный язык. Он понятен любому специалисту независимо от того, на каком языке он говорит. Чертеж является лаконичным средством выражения технической мысли.

Графический язык берет свое начало с первобытных рисунков - пиктограмм (от лат. pictus - нарисованный). С их помощью люди передавали сведения о происходящих явлениях, событиях, предметах и т. п.

В настоящее время принцип пиктографии как способ изображения предметов с помощью условных знаков находит широкое применение во вспомогательных средствах коммуникации (от лат. communicatio - сообщение, связь, путь). К ним относятся эмблемы предприятий и фирм, реклама и другие виды прикладной графики.

Современный чертеж прошел долгий путь развития. Минули столетия, прежде чем графические изображения обрели настоящий вид. С историей их развития мы познакомимся позже, после изучения способов построения чертежей.

  1. Почему чертеж называют графическим языком?
  2. Как используются чертежи в практической деятельности человека?
