Учебник для 9 класса



§ 2. Культура черчения и техника выполнения чертежей

2.1. Чертежные материалы и принадлежности. К чертежным материалам и принадлежностям относят бумагу, карандаши, резинки, кнопки, линейки, угольники, циркули.

Чертежи выполняют на плотной белой нелинованной бумаге. Такая бумага называется чертежной.

Для выполнения графических работ вам необходимы карандаши марки Т (твердые), М (мягкие) и ТМ (средней твердости). Иностранные карандаши обозначаются так: Н (твердые), В (мягкие), НВ (средней твердости). Чем больше число, стоящее рядом с буквой, тем тверже или мягче этот карандаш.

Подготовленный к работе карандаш

Рис. 3

Правильно подготовленный к работе карандаш показан на рисунке 3. Его сначала очиняют острым перочинным ножом или в специальной точилке. После очинки карандаша стержень затачивают (заостряют) с помощью шлифовальной шкурки: твердый - на конус, а мягкий - в виде лопаточки (рис. 4).

Стержень карандаша затачивают

Рис. 4

Помните, что все чертежные инструменты и материалы должны быть чистыми и исправными, необходимо заранее, до урока, готовить их к работе.

Состояние и правильная подготовка к работе чертежных инструментов и материалов отражаются на качестве чертежа. Особенно осторожно нужно обращаться с рабочей кромкой линейки, угольника или рейсшины, т. е. с той кромкой, на которой нанесены деления и вдоль которой проводят прямые линии. Эта сторона линейки должна быть гладкой, не иметь зазубрин и вмятин.

  • Перечислите известные вам чертежные материалы.
  • Как правильно подготовить к работе карандаш? Какими бывают карандаши по твердости?
  • Повторите по КТС сведения о чертежных инструментах.

2.2. Как работать чертежными инструментами. Прямые линии сначала проводят вдоль кромки линейки или угольника без нажима твердым остро заточенным карандашом, а затем обводят карандашом средней твердости. При этом карандаш немного наклоняют в сторону движения, как показано на рисунке 5. Горизонтальные линии проводят слева направо, вертикальные и наклонные — снизу вверх.

Карандаш немного наклоняют в сторону движения

Рис. 5

Чтобы получить более четкие и ровные линии при обводке, карандаш по этим линиям можно вести повторно и в обратном направлении. Угольник при проведении вертикальных и наклонных линий передвигают вдоль кромки линейки слева направо, а при проведении горизонтальных линий - сверху вниз.

Как правильно работать циркулем? При проведении дуг окружностей ножку циркуля с иглой ставят в центр окружности. Циркуль вращают за головку большим и указательным пальцами в направлении движения часовой стрелки (рис. 6). Короткая ножка с карандашной вставкой и игла циркуля в рабочем положении должны быть параллельны друг другу. Во время вращения циркуль можно немного наклонить вперед.

Циркуль вращают за головку

Рис. 6

При откладывании разметочным циркулем размера на бумагу не следует на него сильно нажимать, чтобы не оставлять заметных следов.

От культуры подготовки рабочего места во многом зависит качество чертежей.

Свет на чертеж должен падать слева сверху. В этом случае тени от инструментов и рук не будут мешать работе.

Выполняя чертеж, следует сидеть прямо, не горбясь. Расстояние от глаз до чертежа должно быть примерно 300 мм.

У чертежной доски (рис. 7) оставляют только те инструменты, которые нужны для работы в данное время. При этом готовальня, угольники, карандаши и резинка должны лежать справа, а книга слева. Чертежную доску рекомендуется располагать под небольшим наклоном. В этом случае легче работать, так как не нужно сильно наклоняться над чертежом.

Чертежная доска

Рис. 7

2.3. Оборудование рабочего места конструктора. Все вы знакомы с компьютерными играми. Однако компьютер может быть использован и как инструмент для рисования и черчения. Создание с помощью компьютера рисунков, чертежей, схем и других изображений называют компьютерной графикой.

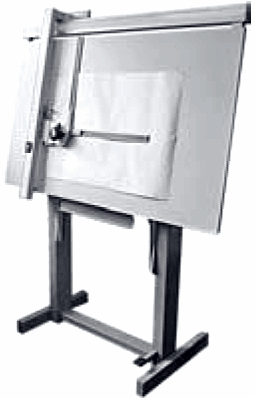

В современных конструкторских бюро чертежи выполняют на компьютере. Ранее (а в некоторых бюро и теперь) чертежные работы выполняли с помощью специального прибора, который заменяет рейсшину, измерительную линейку, угольник и транспортир. Такой прибор называют кульман (рис. 8).

Кульман

Рис. 8

Работа конструктора над чертежом весьма трудоемка. По-этому для облегчения работы специалиста создан ряд устройств, которые по заданной программе автоматически выполняют все графические построения. Такие автоматические устройства для выполнения чертежей называют графопостроителями.

Для качественного проектирования изделий созданы системы автоматизированного проектирования (сокращенно САПР).

Теперь автоматизированное рабочее место конструктора (АРМ) включает в единый комплекс ЭВМ и графические устройства для выполнения различных изображений (рис. 9).

Автоматизированное рабочее место

Рис. 9

  • С какой целью при проектировании изделий в конструкторских бюро используют графопостроители?
  • Что включает АРМ конструктора?

2.4. Применение ЭВМ для выполнения чертежей. Компьютерная графика - процесс создания, обработки, передачи, хранения и практического применения графических изображений с помощью ЭВМ. Создавая на экране компьютера (мониторе) пространственную модель, ее можно поворачивать и видоизменять по своему желанию, что обеспечивает хорошие условия для творческого процесса при проектировании.

Одно из важнейших преимуществ выполнения чертежа с помощью ЭВМ - удобство исправления: легко «стирать» (убирать) лишние линии, при этом сделанные исправления незаметны; можно свободно передвигать изображения по полю, «отражать» и дублировать их и пр. Другое преимущество - получение цветных чертежей, на которых, например, тонкие линии выполнены одним цветом, сплошные толстые - другим и т. д. Цветные чертежи легко читаются.

Электронные чертежи удобно хранить в памяти компьютера, передавать практически в любую точку земного шара (тогда как для передачи бумажных чертежей требуется значительное время). Электронные чертежи легко размножать (тиражировать).
