§ 27. Некоторые особые случаи применения разрезов

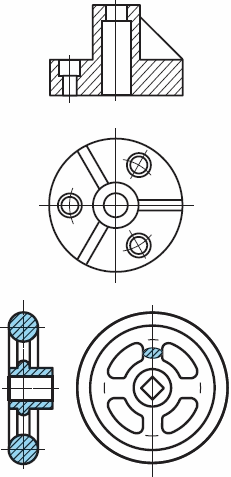

27.1. Изображение тонких стенок и спиц на разрезе. Существует ряд условностей при выполнении разрезов. Так, если секущая плоскость проходит вдоль тонкой стенки (ребра жесткости) детали, то на чертеже ее показывают рассеченной, но незаштрихованной (рис. 166).
Рис. 166
Не заштриховывают также спицы колес, если секущая плоскость проходит не поперек, а вдоль них. Рассмотрите рисунок 167. На нем приведен чертеж маховичка. Как видите, заштрихованными на разрезе показаны только обод и центральная часть маховичка, называемая ступицей. Спицы остались незаштрихованными, хотя и попали в секущую плоскость.
Рис. 167
При поперечном расположении секущей плоскости выполнено наложенное сечение спицы и нанесена штриховка.
- В чем заключается особенность изображения в разрезе деталей с тонкими стенками?
- В чем особенность изображения спиц в разрезе?

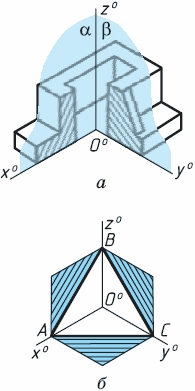

27.2. Применение разрезов на технических рисунках. Разрезы можно использовать и при выполнении технических рисунков. В этом случае они служат для выявления внутренних очертаний предмета. С этой целью для построения разреза используют две секущие плоскости, совпадающие с плоскостями симметрии предмета (рис. 168, а).
Рис. 168
Линии штриховки сечений наносят параллельно диагонали проекции квадрата, лежащей в соответствующей координатной плоскости, как показано на рисунке 168, б. Стороны квадратов параллельны осям.
Фигуры сечений, расположенные параллельно фронтальной и профильной плоскостям проекций, штрихуют под углом 60° к горизонтальной прямой, а расположенные параллельно горизонтальной плоскости проекций - горизонтальными прямыми.
Примечание. На техническом рисунке спицы маховичков и шкивов, ребра жесткости и подобные элементы, попавшие в разрез, штрихуют.
- Как располагают секущие плоскости при изображении внутренней формы детали на техническом рисунке?
Задание 39. По чертежу детали (рис. 169) постройте фронтальный разрез, необходимое количество местных разрезов и сечение А-А.
Рис. 169
Графическая работа № 5
Вариант 1. Эскиз детали

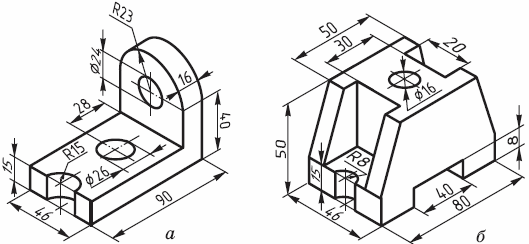

Выполните с натуры (или по наглядному изображению — рис. 170) эскиз детали с применением необходимых разрезов.
Рис. 170
Вариант 2. Чертеж детали
На чертеже выполните необходимые разрезы детали (рис. 171). Нанесите размерные линии, постройте недостающие проекции точек.
Рис. 171
Вариант 3. Чертеж детали
Постройте вид слева детали и выполните на чертеже целесообразные разрезы (рис. 172).
Рис. 172
